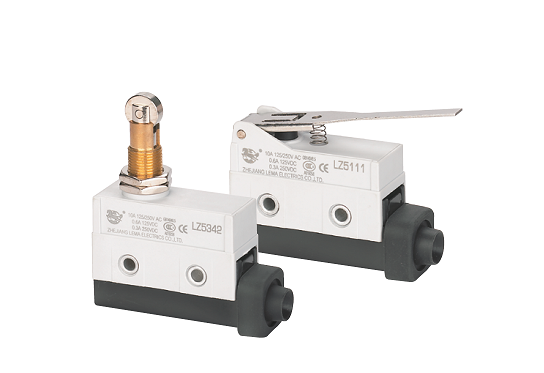

配電柜位置開關（即行程開關）用途廣泛，一般用于檢查燈的控制電路中。當配電柜的檢修門打開時，檢修燈將亮起。當行程開關用于機械中時，它用來反映工作機械的行程位置，并發出控制其運動方向或行程大小的命令。位置開關有很多種，分為運動形式直動式和旋轉式;按接觸性質分，有接觸和無接觸。
一、行程開關結特點
各種位置開關的基本結構是一樣的，不同的是位置開關的傳動裝置和動作速度不同，所以可以用在各種場合。
二、行程開關用途
用于生產機械的位置修改時，需要接通或關斷一些控制電路，以滿足一定的控制要求。行程開關的內部接線分為常開觸點和常閉觸點。總共有4個終端。
三、行程開關的選擇標準
可根據使用場合和控制電路的要求選擇。當機械運動速度較慢，控制回路中的電流較大時，可選用速動位置開關;如果控制電路較多，不便于安裝，可以選擇帶凸輪的旋轉位置開關;如果要求開關具有較高的工作效率和較高的可靠性，可以選擇管體的無觸點位置開關。
四、行程開關接線注意事項
1、位置開關的金屬外殼也必須正常接地。
2、如果調試時無條件進行實際機械安裝試驗，可在控制面板下方兩側安裝位置開關進行手動模擬試驗。
3、配電柜帶電驗證時，必須使用手動位置開關來測試行程控制和終端保護動作是否正?？煽咳绻姍C(jī)正向旋轉，（工作臺向右運動）當移動位置開關SQ1時，電機不會反轉，而是繼續正轉如果再移動SQ3，電機無法停止，可能是三相電源的相序反了糾正后再試，以防設備事故。
